交换机

交互机是个核心且不起眼的小设备。交换机（普通二层交换机）正是工作在“数据链路层”（Data Link Layer，第 2 层）。

1. 打包成“帧”（Frame）

它规定了数据的“开头”和“结尾”，把一连串纯粹的比特流（010101）切分成一段一段有固定结构的“数据包裹”，这个包裹就叫做 “数据帧”（Frame）。

2. 给包裹贴上物理标识 —— MAC 地址

它给每一个包裹加了一个“快递单头（Header）”，里面最重要的两项内容就是：

  • 源 MAC 地址：谁发的？
  • 目的 MAC 地址：同一局域网内，要发给眼前的哪台设备？

3. 局域网内的“点对点精确投递”

这正是交换机干的事情：根据数据帧上的 目的 MAC 地址，查表并精准地把这个包裹从正确的物理网口打出去，实现局域网内部设备的互联与高效通信。所以交互机内其实是MAC 地址 →‬ 交换机自己的物理网口（Port） 映射表(不是 mac 到 ip)：

javascript
交换机内部的 MAC 表（CAM 表）：
┌───────────────────┬──────────────┐
│  目标 MAC 地址     │ 交换机的网口  │
├───────────────────┼──────────────┤
│ AA:BB:CC:11:22:33 │   Port 1     │  <-- 插着电脑 A
│ AA:BB:CC:44:55:66 │   Port 2     │  <-- 插着电脑 B
│ AA:BB:CC:77:88:99 │   Port 3     │  <-- 插着路由器
└───────────────────┴──────────────┘

所以并不是只有机房才需要，只要网线接口不够用、或者对局域网传输速度要求极高的地方，都需要独立的交换机。

1. 家庭/小办公室场景（网口不够用了）

假设你家里做装修，每个房间都拉了网线，客厅还有 NAS、游戏机、电脑，总共有 8 根网线。但是家用路由器后面只有 3 个 LAN 口，怎么办？

  • 你只需要买一个几十块钱的 “5 口/8 口傻瓜式独立交换机”。
  • 用一根网线把路由器和交换机连起来，另外 7 根网线全部插在交换机上。交换机立刻就能帮你扩展出更多的局域网接口。

2. 大型企业与机房场景（为什么机房里的交换机长得像“抽屉”）

机房里的独立交换机（比如 24 口、48 口，甚至是万兆光纤交换机），解决的是两个问题：

  • 海量接口连接：机房里几百台 ECS 虚拟机、数据库服务器，需要通过成千上万根网线连接在一起，必须依赖几台大交换机堆叠起来分拨数据。
  • 极高的数据吞吐与硬件性能：路由器 负责查表路由、NAT 转换、防火墙过滤，逻辑复杂，速度较慢（耗费 CPU）。交换机逻辑极简单，内部使用硬件级别的专用芯片（ASIC），处理数据全是“硬件电路硬转发”，延迟低至微秒级，每秒能吞吐几百 Gbps 的流量。

总结

  1. 交换机 是真正的物理硬件，负责在同一个局域网内，根据 MAC 地址把数据精准打给对应的网口。
  2. 你家里的路由器 内部已经焊接并集成了一块交换机芯片，背面的几个 LAN 网口就是交换机的物理接口，所以你不需要额外买独立交换机。
  3. 独立交换机 并不是机房专属，只要局域网设备多、接口不够用，随时都可以插一台独立交换机来扩充网口。

ARP(Address Resolution Protocol) 和 RARP (Reverse ARP)

arp 是地址解析协议，rarp 是逆向地址解析协议，即：

  • ARP: 根据 IP 查 Mac 地址
  • 谁干的：你的电脑。
  • 过程：电脑知道对方 IP，但不知道对方 MAC 时，会在局域网喊一嗓子（ARP 广播），询问“谁的 IP 是这个？请把 MAC 告诉我”。
  • RARP：反过来，根据 Mac 查询 IP
  • 谁干的：DHCP 服务器（比如你家路由器里的 DHCP 服务）
  • 过程：电脑刚开机时，网卡只有 MAC 地址，没有 IP。网卡会发广播问“我的 MAC 是这个，请分配给我一个内网 IP”。路由器收到后，查表并分配一个 IP 给你。

DHCP 服务器（路由器里的那个服务）内部维护一张 租约表（Lease Table / 地址绑定表），分配 IP 后它会记录：

javascript
┌───────────┬────────────────────────────┐
 │ 字段      │ 说明                       │
 ├───────────┼────────────────────────────┤
 │ MAC 地址  │ 你的网卡物理地址           │
 ├───────────┼────────────────────────────┤
 │ 分配的 IP │ 内网地址，如 192.168.1.100 │
 ├───────────┼────────────────────────────┤
 │ 租约期限  │ 通常 1~24 小时             │
 ├───────────┼────────────────────────────┤
 │ 主机名等  │ 额外信息                   │
 └───────────┴────────────────────────────┘

DHCP 服务器会记住 MAC。这也就是为什么很多路由器后台有"已连接设备列表"，能显示每台设备的 MAC、IP、主机名。

⚠️ 但注意一个细节：这个"记住"不是永久的，而是 租约（Lease） 性质的：

  • 租约到期前，设备会续租（一般用一半时间就续），通常同一台设备能一直拿到同一个 IP；
  • 但如果设备长时间不在线、租约过期，记录就会被释放，下次可能拿到 不同的 IP；
  • 若想让某台设备永远拿到固定 IP，需要在路由器里做 DHCP 静态绑定 / 保留（Reservation），也就是把 MAC 和 IP 手动锁死。

绝大多数情况下是的。 家用路由器其实是一台"多功能一体机"，把下面这些角色都集成在一起了：

  • 路由器（转发不同网段）
  • NAT / 防火墙
  • 交换机（LAN 口）
  • 无线 AP（Wi-Fi）
  • DHCP 服务器 ← 就是这个

DHCP 服务是路由器固件里的一个软件进程（例如 OpenWrt 里是 dnsmasq，消费级路由器各有自己的实现）。

不过严格来说，DHCP 服务器不一定非得在路由器里——它可以是局域网里任何一台能响应广播的设备（树莓派、NAS、某台电脑等）。只是家庭场景下，为了省事，大家默认让路由器兼任。

RARP（Reverse ARP，反向地址解析）是很古老的协议，早就被淘汰了；这里学习记录，还是要了解。

DHCP 才是现在真正在用的"根据 MAC 分配 IP"的协议。

日常所说的"开机自动拿 IP"，指的就是 DHCP，RARP 基本可以不用管了。

ARP 查询逻辑

在现实中，ARP 绝对不会 去尝试查询“外网设备的 MAC 地址”。因为你的电脑在发起 ARP 查询之前，就已经通过子网掩码（Subnet Mask）算出了目标是不是外网。电脑拿“目标 IP”和“自己的子网掩码”做计算：

目标是内网设备（比如 192.168.1.5）：电脑决定，“我要直接把数据发给它！”

如果是外网，则把数据交给路由器网关，接下来就是路由器负责和外网建立连接，找到目标 IP。这里需要提一下 NAT 。

NAT 网络地址转换

当发送目标是外网 IP，例如百度的 IP，就需要交给路由器网关来转为出口。这里有个背景只是先补充一下，路由器的 Mac 地址通常都是全球唯一的：MAC 地址的前半部分是厂商代码（OUI），后半部分是流水号，全球所有网络设备的 MAC 地址都是硬编码且全球唯一的。这样就可以把路由器作为全球唯一的通信地址，做数据寄存。

NAT (Network Address Translation，网络地址转换)

javascript
[你的手机: 192.168.1.10:5000] ───发送请求───► [路由器 (NAT)] ───改包后发往外网───► [百度服务器]
                                              │
                                  记录 NAT 映射表：
                                  内网 192.168.1.10:5000
                                  ◄───► 映射为外网 WAN_IP:8888

出站（NAT 替换）：当手机（192.168.1.10:5000）访问百度时，数据包经过路由器。路由器把数据包的源 IP 改成路由器的外网 WAN IP，把源端口改成一个随机分配的端口（比如 8888），同时在内存里记下一笔帐（NAT 表）。

入站（NAT 还原）：百度把数据返回给 WAN IP:8888。路由器收到后，查了一下 NAT 表：“哦！8888 端口对应的其实是内网手机 192.168.1.10 的 5000 端口”。

路由器内部的 NAT 映射表（Conntrack 表），记录的是一个“双向四元组”的对应关系：

内部源（内网机器 + 内网应用）外部转换（路由器 WAN 口公网映射）目标服务器（外网）
你的手机 (192.168.1.10:5000 微信)WAN_IP : 8888百度服务器 : 443
你的电脑 (192.168.1.20:5000 浏览器)WAN_IP : 9999知乎服务器 : 443
你的平板(192.168.1.30:6000 抖音)WAN_IP : 7777抖音服务器 : 443

注意你的内部源都是 IP + 端口 (应用层端口)，而外部转换的端口，就是一个逻辑端口，例如 8888，因为 WAN_IP 通常只有一个，所以用个逻辑端口来映射到你内网的 IP + 端口，还有目标服务器的 IP + 端口。

IP 找到机器，端口确定具体发给哪个应用。

互联网接力赛：下一跳（Next Hop）接力

NAT 将地址转换后，数据包将离开你家，在互联网上的传输过程就像寄快递，过程如下：

javascript
[你家电脑]
   │ (IP: 百度, MAC: 家用路由器)
   ▼
[家用路由器] ──查路由表──► 下一跳: 运营商小区路由器 A
   │ (IP: 百度, MAC: 替换为路由器 A 的 MAC)
   ▼
[运营商路由器 A] ──查路由表──► 下一跳: 运营商骨干网路由器 B
   │ (IP: 百度, MAC: 替换为路由器 B 的 MAC)
   ▼
[运营商骨干网 B] ──查路由表──► 下一跳: 百度机房出口路由器 C
   │ (IP: 百度, MAC: 替换为路由器 C 的 MAC)
   ▼
[百度机房路由器 C] ──发现百度服务器就在自己的局域网内！
   │ (在本局域网内发起 ARP 广播: "谁是百度服务器？")
   ▼
[百度服务器] ──回复 MAC 地址，完成最后 1 米投递！

所以，网络就是个局域网套娃游戏，你的路由只有百度的 IP 地址，然后发现自己不知道这个 IP 的具体 Mac 地址 (注意是百度机房网关路由器的 MAC 地址，WAN 网入口)，所以求救上级路由器，也就是更大的路由器；层层上访。直到骨干网络找到了百度 IP 的入口。

在这个过程中： ⚬ IP 地址（百度 IP）：全程保持不变，作为终点导航。 ⚬ MAC 地址：每过一个路由器就换一次。每一次只填“下一台路由器”的 MAC 地址。

重点：下一跳过程中始终是下个路由器的 MAC 地址，层层查找，直到找到百度网关路由器的 MAC 地址。

此时百度网关路由器说，哎呀，这个 IP 地址在我的网络内，我来处理。接下来，再次进入 NAT 转换，将外网转换为内网的 IP + 应用端口。

阶段总结：网络寻址的终极心智模型

javascript
【你的电脑】
   │  ① 算子网掩码，发现是外网 IP；
   │  ② 发起 ARP，拿到【家里的路由器 MAC】；
   ▼
【家用路由器】 ───►【运营商路由器 A】 ───►【骨干网路由器 B】 ───►【百度入口网关】
   │                                                             │
   └─────────── 阶段一：互联网长途接力（IP 导航，MAC 一跳一换） ─────────────┘
                                                                 │
                                                                 ▼  ③ 网关根据 IP/端口 做负载均衡/NAT，锁定内网服务器 10.0.1.5
                                                                 │  ④ 网关在机房内网发起 ARP 广播，问到 10.0.1.5 的 MAC
                                                                 ▼
                                                        【百度服务器/Pod (10.0.1.5)】
  1. 外网看 IP（路由表接力）：从你家到百度机房入口，全靠 IP 导航，路由表决定“下一跳去哪”，MAC 地址每一跳都在被擦掉重写（重写为下一个路由器的 MAC 地址）。
  2. 内网看 MAC（ARP 寻址 + 交换机转发）：只有到达了终点所在的“最后一个局域网”，才会触发 ARP 协议去获取目标服务器的 MAC 地址，由交换机完成精准的最后一击投递。

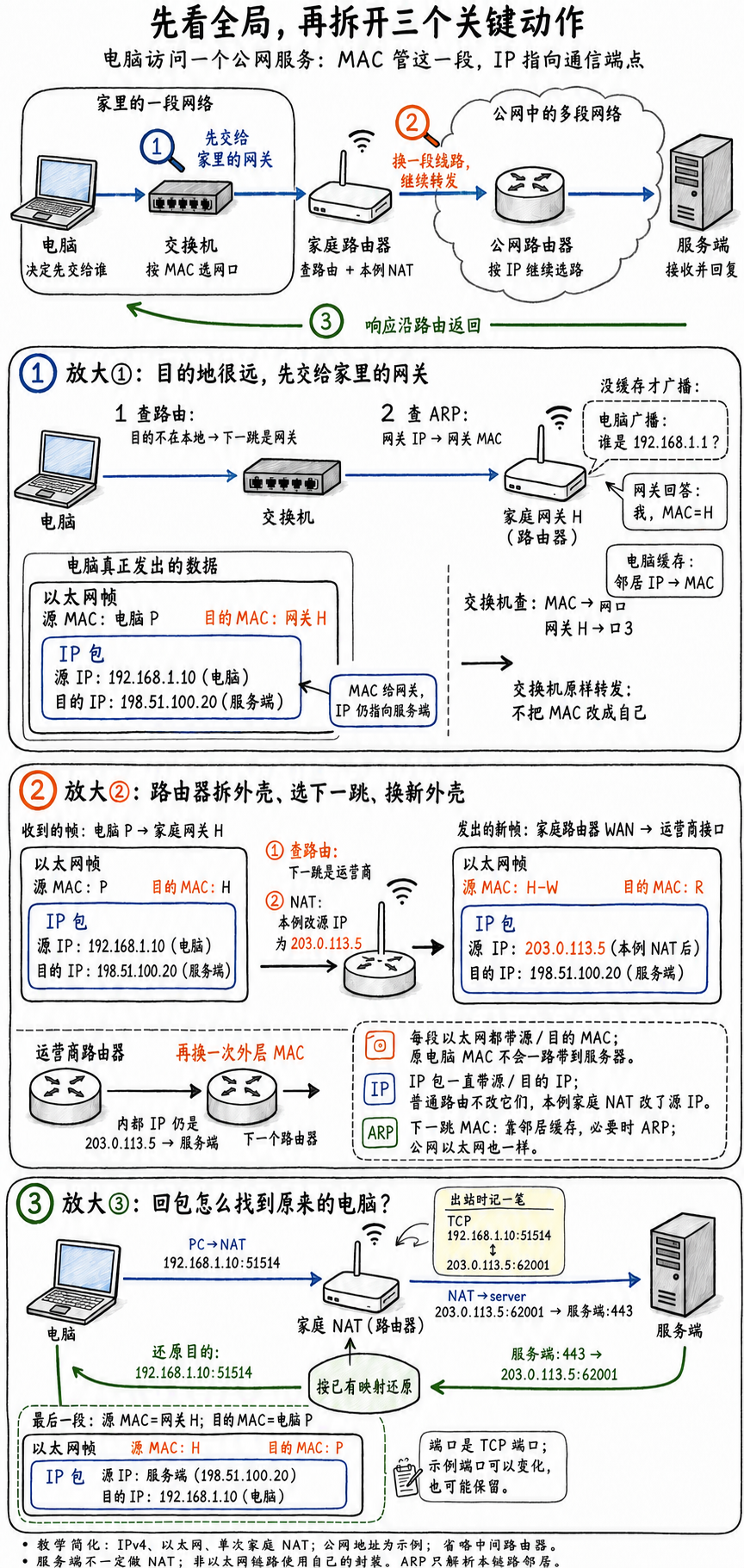

汇总图：
